JDF5171GXFSG70/E6型水罐消防車簡介

作者:湖北江南專用特種汽車有限公司
發布時間:22-04-27

JDF5171GXFSG70/E6型水罐消防車

JDF5171GXFSG70/E6型水罐消防車采用東風EQ1185DJ9CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原廠雙排，可乘坐3+3人,該車為內藏罐結構，車身兩側為器材箱,中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水7000kg，裝備了上海茸申消防設備有限公司生產CB10/40-XZ型常壓消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的PS40型車用消防炮。該車**的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型一般性物質火災。

【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】

JDF5171GXFSG70/E6型水罐消防車（國六標準-免征車型）
產品名稱：	東風7噸水罐消防車	外形尺寸：	8400×2520×3520
底盤型號：	EQ1185DJ9CDF	罐體容量(L)：	7000
總質 量：	16800	接近/離去角(°)：	19/12
額定質量：	6800	前懸/后懸：	1260/2440
整備質量：	9550	車速(km/h)：	95
排放標準：	GB3847-2005,GB17691-2018國Ⅵ

底盤參數
底盤型號：	EQ1185DJ9CDF	燃料種類：	柴油
軸　　數：	2	前輪距：	1923
軸　　距：	4700	后輪距：	1865
駕駛室乘人數：	3+3(人)	彈簧片數：	8/10+7
輪胎數：	6	軸　　荷：	5800/11000
輪胎規格：	295/80R22.5,10.00R20
整車說明：	備注：ABS型號:J ABS,ABS/ASR-24V-4S/4M;ABS生產企業:焦作博瑞克**技術有限公司,襄陽東風隆誠機械有限責任公司;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:470mm;專用功能及裝置:主要專用裝置有消防泵,消防炮;其他說明:罐體總?cè)莘e為6.765立方米,水罐容積:5.0立方米,水罐尺寸:2730×1420×1350mm;泡沫液罐容積:1.765立方米,泡沫液罐尺寸:960×1420×1350mm;

發動機參數
發動機型號	發動機生產企業	排量	功率
B6.2NS6B230	東風康明斯發動機有限公司	6200	169

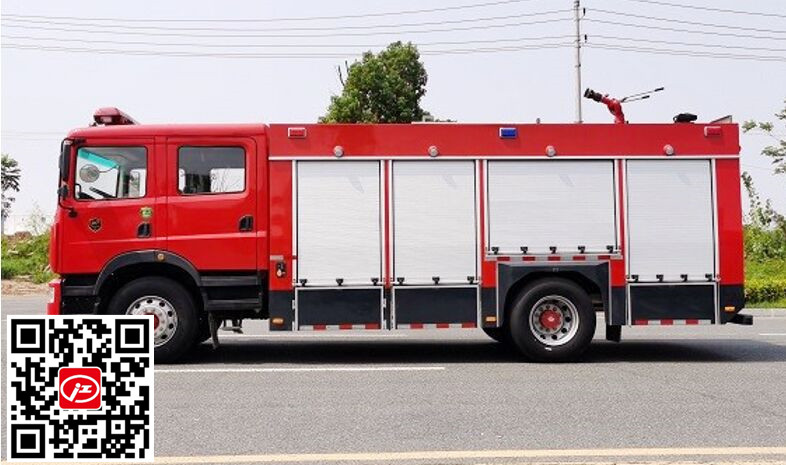

/202204/1651025733_1814a5a7f8f416e7e96a.jpg

罐體容積（L）：7000 隨車器材：19項

消防泵型號：CB10.40常壓泵

流量/壓力：40L/s@1.0MPa　　　吸水深度： 7m

吸深水時間：≤35s 消防炮型號：SP40（消防水炮）

流量：40L/s 有效射程：≥60m/1.0MPa

1、專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成。

2、消防車采用雙排整體式結構，視野開闊，乘員多，可乘坐6人；消防車可在行進中進行滅火，射程遠，滅火戰斗力強。
3、選裝常壓消防泵、中低壓消防泵。
4、車廂采用優質鋼材、高強度鋁合金型材、內外蒙皮均采用波紋鋁板整體制造，罐體內設計多道防波板。
5、器材廂外骨架采用優質碳鋼板材、內骨架采用高強度鋁合金型材、采用內藏式搭接結構設計制作。內飾板采用花紋鋁板制作，表面經過陽極氧化處理，堅固耐用。在結構方面，器材廂布置合理、器材取用更加方便，特制夾具固定裝置使器材存放更加牢固。
6、器材廂卷簾門采用優質鋁合金設計制作，啟閉靈活、噪音低、密封性好、外形美觀。
7、泵房設置水泵系統、各種儀表、指示燈、液位表、壓力表、真空表等裝置。
