JDF5172GXFSG60/Q6型水罐消防車圖片|配置

作者:湖北江南專用特種汽車有限公司
發布時間:22-03-16

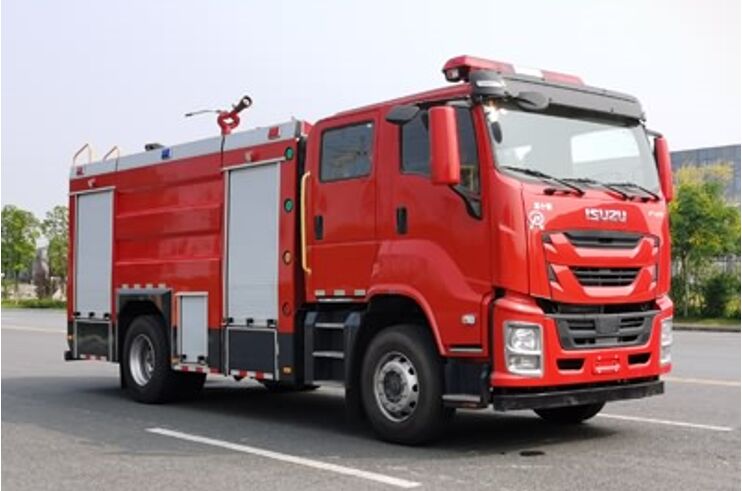

JDF5172GXFSG60/Q6型水罐消防車采用慶鈴QL1180EQFRY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為單排改雙排，可乘坐3+3人,該車為外露罐結構，車身前部為器材箱,中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水6500kg，裝備了上海茸申消防設備有限公司生產CB10/40-XZ型常壓消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的SP40型車用消防炮。該車**的特點是載液量大、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型一般物質火災。

【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】

JDF5172GXFSG60/Q6型水罐消防車（國六標準）
產品名稱：	慶鈴6.5噸水罐消防車	外形尺寸：	8110×2540×3600
底盤型號：	QL1180EQFRY	罐體容量(L)：	6500
總質 量：	16925	接近/離去角(°)：	17/10
額定質量：	6300	前懸/后懸：	1370/2240
整備質量：	10250	車速(km/h)：	95
排放標準：	GB3847-2005,GB17691-2018國Ⅵ

底盤參數
底盤型號：	QL1180EQFRY	燃料種類：	柴油
軸　　數：	2	前輪距：	2060
軸　　距：	4500	后輪距：	1855
駕駛室乘人數：	2+3(人)	彈簧片數：	7/6+8
輪胎數：	6	軸　　荷：	5625/11300
輪胎規格：	295/80R22.5 16PR
整車說明：	備注：罐體容積為6.3立方米,罐體尺寸:2020×2400×1360mm。ABS型號:APG3550500H1,ABS8.8 ECU 24V;ABS生產企業:浙江亞太機電股份有限公司,東科克諾爾商用車制動系統(十堰)有限公司;整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:400mm;主要專用裝置有消防泵,消防炮。

發動機參數
發動機型號	發動機生產企業	排量	功率
6HK1-TCG6	五十鈴(**)發動機有限公	7790	177

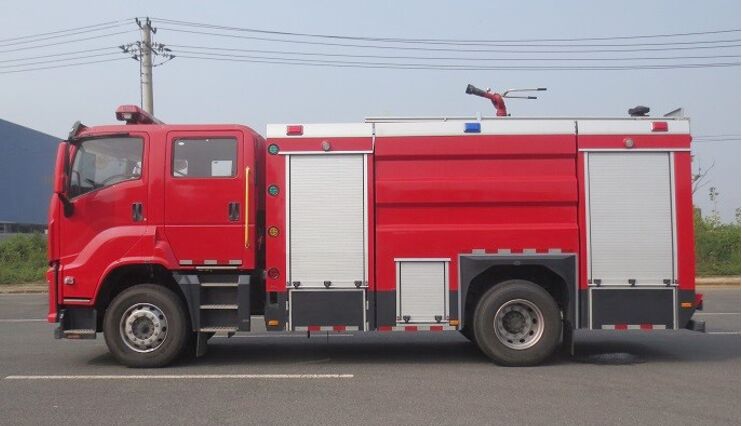

/202203/1647419158_1d1109541690499d8116.jpg

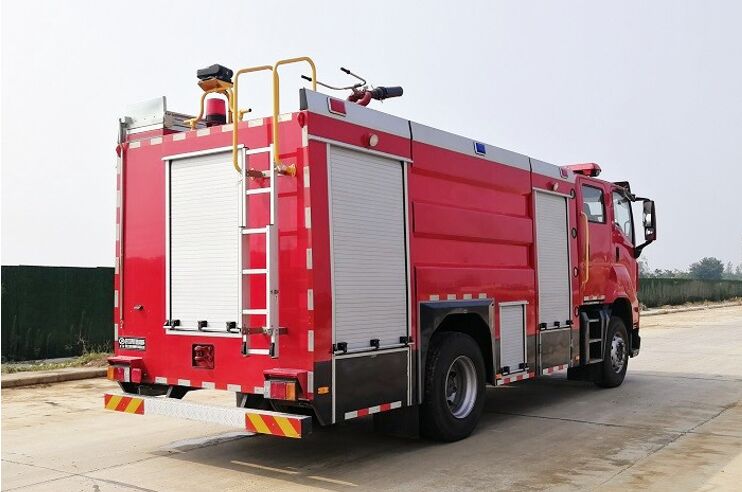

/202203/1647419165_e7d8b2c405c06d4a0014.jpg

罐體容積（L）：6500 隨車器材：19項

消防泵型號：CB10.40常壓泵

流量/壓力：40L/s@1.0MPa　　　吸水深度： 7m

吸深水時間：≤35s 消防炮型號：SP40（消防水炮）

流量：40L/s 水炮有效射程：≥65m/1.0MPa

1、專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成。

2、消防車采用雙排整體式結構，視野開闊，乘員多，可乘坐6人；消防車可在行進中進行滅火，射程遠，滅火戰斗力強。
3、選裝常壓消防泵、中低壓消防泵。
4、車廂采用優質鋼材、高強度鋁合金型材、內外蒙皮均采用波紋鋁板整體制造，罐體內設計多道防波板。
5、器材廂外骨架采用優質碳鋼板材、內骨架采用高強度鋁合金型材、采用內藏式搭接結構設計制作。內飾板采用花紋鋁板制作，表面經過陽極氧化處理，堅固耐用。在結構方面，器材廂布置合理、器材取用更加方便，特制夾具固定裝置使器材存放更加牢固。
6、器材廂卷簾門采用優質鋁合金設計制作，啟閉靈活、噪音低、密封性好、外形美觀。
7、泵房設置水泵系統、各種儀表、指示燈、液位表、壓力表、真空表等裝置。
