JDF5190GXFPM80/Z6型泡沫消防車簡介

作者:湖北江南專用特種汽車有限公司
發布時間:22-12-26

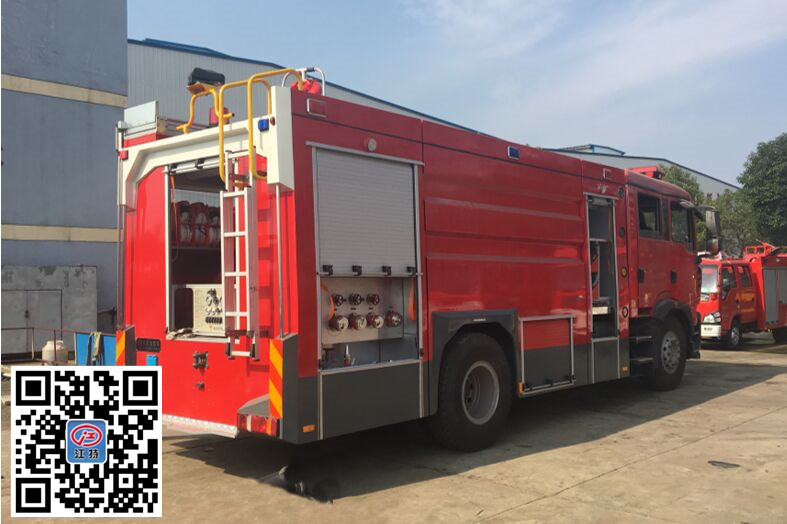

JDF5190GXFPM80/Z6型泡沫消防車采用重汽曼系列ZZ5207TXFV471GF5底盤改裝，引進德國曼技術的原廠雙排座駕駛室，液壓翻轉，德國曼MC07H.35-60發動機，350馬力/國六排放標準，該車為外露罐結構，罐體容積8立方米；整車結構緊湊，方便靈活，動力性能好，車速高，具有大型消防車的全套消防功能，上裝箱體的上裝骨架全部采用引進歐洲技術生產的鋁合金型材制造，整車的重量減少，機動性能和整車載重量提高。車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水6500kg（PM90），泡沫液量2000kg（PM90），裝備了上海雄真消防設備有限公司生產CB20.10/30.60型中低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL48（PM90）型車用消防炮。該車特點是載液量大、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及油庫、碼頭等場所，撲救大型油類火災或一般物質火災。

【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】

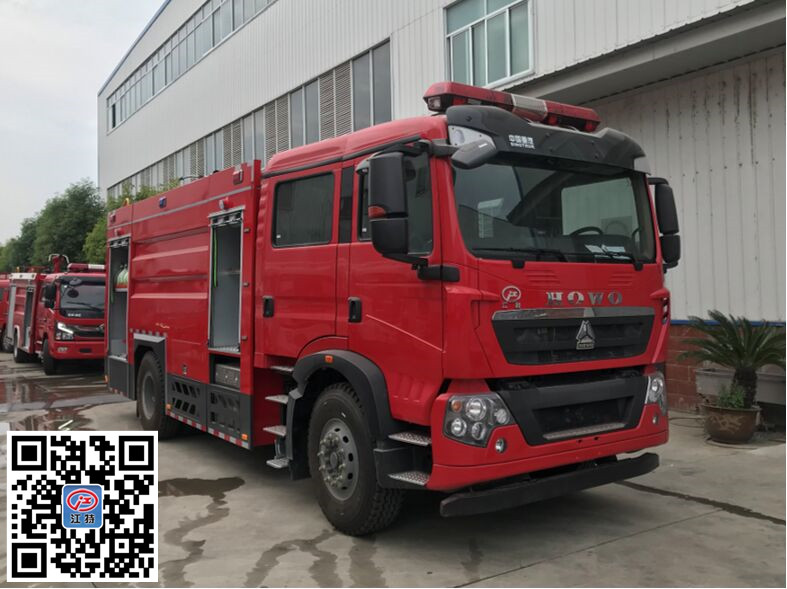

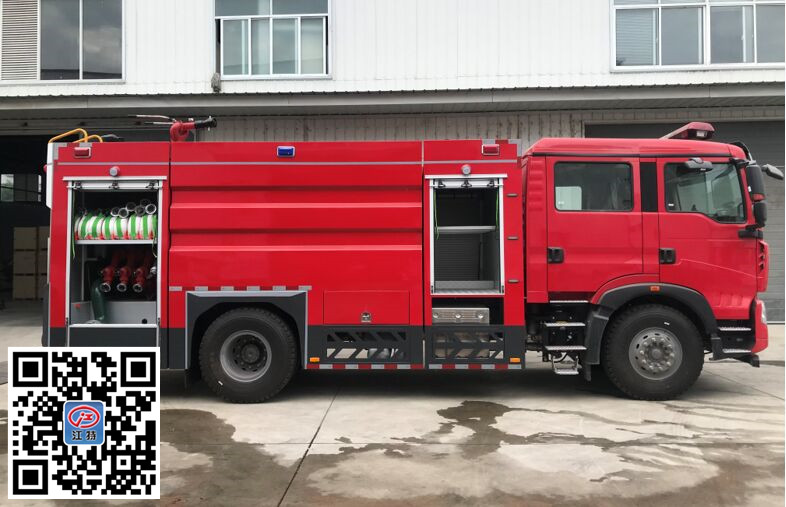

重汽豪沃8噸泡沫消防車（國六標準-免征車型）
產品型號：	JDF5190GXFPM90/Z6型泡沫消防車	外形尺寸：	8570×2500×3590
底盤型號：	ZZ5207TXFV471GF5	貨廂尺寸：	××(mm)
總質 量：	19350	接近/離去角(°)：	19/11
額定質量：	8000	前懸/后懸：	1430/2450
整備質量：	10900	車速(km/h)：	100
排放標準：	GB3847-2005,GB17691-2018國Ⅵ

底盤參數
底盤型號：	ZZ5207TXFV471GF5	燃料種類：	柴油
軸　　數：	2	前輪距：	1950
軸　　距：	4600	后輪距：	1860
駕駛室乘人數：	2+4(人)	彈簧片數：	10/12+8
輪胎數：	6	軸　　荷：	6700/12650
輪胎規格：	315/80R22.5,12.00R20
整車說明：	備注：該車型為消防專用作業車輛,罐體總?cè)莘e為7.961立方米,水罐容積:6.000立方米,水罐尺寸:1730×2460×1480mm,泡沫液罐容積:1.961立方米,泡沫液罐尺寸:565×2460×1480mm.整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×80mm,與車輛連接方式:螺栓連接,后防護離地高度:488mm,后伸:45mm.ABS生產企業為威伯科(上海)管理有限公司,型號為4460046300.主要專用裝置有消防泵,消防炮.

發動機參數
發動機型號	發動機生產企業	排量	功率
MC07H.35-60	重汽集團有限公司	7360	257

罐體容積（L）：8000（6000+2000）

消防泵型號：CB10.60常壓泵

流量：60L/s@1.0MPa 吸水深度： 7m

消防炮型號：PL48（水泡兩用炮）
流量：48L/s 壓力：1.0MPa 消防炮有效射程: 泡沫≥60m 水≥70m

1、專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成。

2、消防車采用雙排整體式結構，視野開闊，乘員多，可乘坐6人；消防車可在行進中進行滅火，射程遠，滅火戰斗力強。
3、選裝常壓消防泵、中低壓消防泵。
4、車廂采用優質鋼材、高強度鋁合金型材、內外蒙皮均采用波紋鋁板整體制造，罐體內設計多道防波板。
5、器材廂外骨架采用優質碳鋼板材、內骨架采用高強度鋁合金型材、采用內藏式搭接結構設計制作。內飾板采用花紋鋁板制作，表面經過陽極氧化處理，堅固耐用。在結構方面，器材廂布置合理、器材取用更加方便，特制夾具固定裝置使器材存放更加牢固。
6、器材廂卷簾門采用優質鋁合金設計制作，啟閉靈活、噪音低、密封性好、外形美觀。
7、泵房設置水泵系統、各種儀表、指示燈、液位表、壓力表、真空表等裝置。
