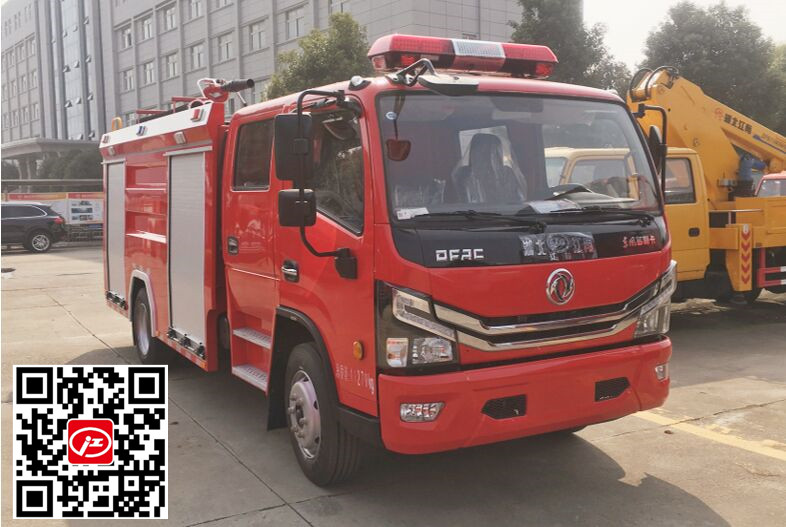

江特牌JDF5110GXFPM50/E6型泡沫消防車技術規格書

作者:湖北江南專用特種汽車有限公司
發布時間:23-01-30

湖北江南專用特種汽車有限公司提供：

江特牌JDF5110GXFPM50/E6型泡沫消防車采用東風EQ1125SJ8CDC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為雙排，可乘坐3+3人,該車為外露罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水3400kg（PM50），泡沫液量1600kg（PM50），裝備了上海茸申消防設備有限公司生產CB10/30型低壓消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PL24（PM50）型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或**消防單位的火情，可以短時間內形成小型戰斗力進行初期火災的撲救和人員疏散撤離?？蓮V泛應用于消防救援站，**專職消防隊，企業專職消防隊等。

整車主要參數：

外形尺寸	6940x2195x3060
總質量	11270kg
載液量	載水3400kg，泡沫1569kg
車速	90km/h
消防泵額定流量	30L/s 1.0MPa
消防炮額定流量	24L/s 1.0MPa
消防炮射程	泡沫≥42m 水≥55m
比功率	125/11.24=11.12
接近角/離去角	21°/11°

底盤主要參數

底盤型號	EQ1125SJ8CDC
制造商	東風汽車股份有限公司
發動機的功率	121kw
發動機排量	2970ml
發動機排放標準	GB17691-2018國Ⅵ
驅動形式	4x2
軸距	3800mm
允許總重	11995kg
轉彎半徑	≤7m
變速箱	手動
取力器	夾心取力

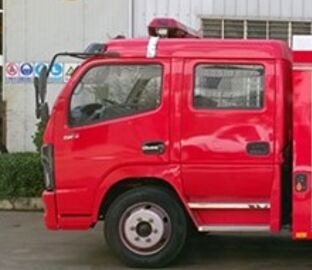

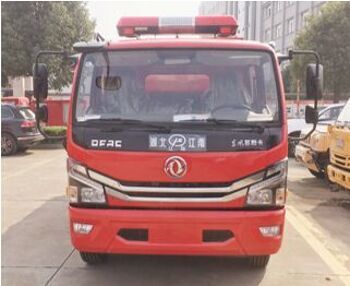

乘員室

機構	平頭、四門，原廠單排改為雙排座
司乘人數	3+3人
方向盤位置	左置
設備	原車儀表板處設置消防操作儀表板及井燈控/制盒，加裝 1、井報器； 2、取力器控/制開關及指示燈；附加電源開關；

上裝機構及性能參數：

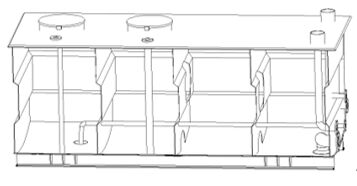

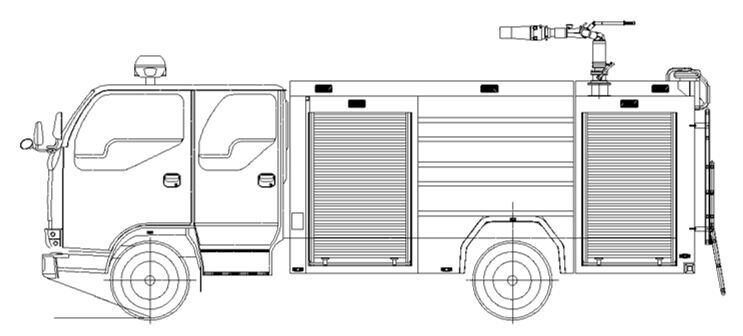

總體布置	整車由消防員乘員室和車身兩大部分組成，車身布置采用二分體式結構，中部為罐體，后部為水泵房，罐體為平行六面體廂式容罐。

器材箱和泵室：

器材箱	器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據 需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具

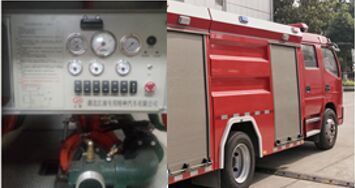

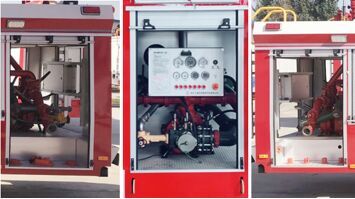

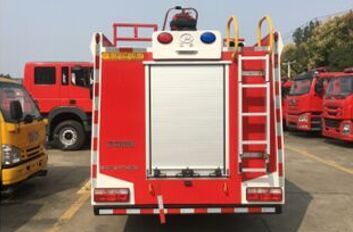

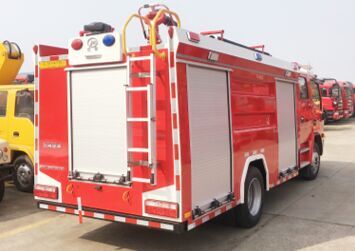

泵房	泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
泵房	保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車拉手	爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。

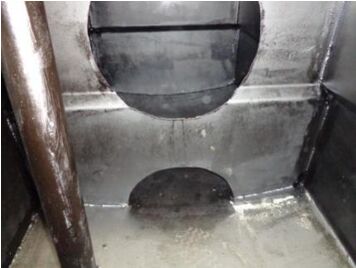

水罐：

容量	3400kg（PM50）
材質	優質碳鋼（厚度底板3mm）
罐體固定	與底盤車架彈性連接
罐體設置	人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
	溢流口：設DN40溢流口1個
	放余水口：設1個DN25水罐放余水口配球閥
	注水口：在水罐左右兩側各接1只DN65接口
	進出水口：設1個水罐到水泵進水管DN100閥門手動控/制(可選裝氣動），設1個水泵**水罐充水管DN65閥門手動控/制(可選裝氣動）

泡沫罐：

容量	1569kg（PM50）
材質	優質碳鋼（厚度底板3mm）
罐體固定	與底盤車架彈性連接
罐體設置	人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置
	溢流口：設DN40溢流口1個
	放余液口：設1個DN25放余液口配球閥
	出泡沫口：設1個DN40泡沫罐到泵出泡沫管

水系統消防泵：

消防泵型號	CB10/30型低壓消防泵
形式	低壓離心式
額定流量	30L/s @1.0MPa
出口額定壓力	1.0MPa
吸水深度	7m
引水裝置	自帶滑片泵
引水時間	吸深7米時≤50s

管路系統：

管道材質	優質無縫碳鋼管
吸水管路	泵房左右兩側設1個DN100吸水口
注水管路	水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路	泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋
冷卻水管路	配有冷卻取力器的冷卻水管路及控/制閥

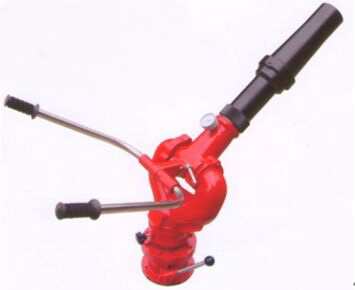

滅火裝置-消防炮：

消防炮型號	PL8/24
制造商	成都威斯特消防機械有限公司
回轉角度	360°水平回轉
仰/俯角	俯角≤-15°，仰角≥+45°
流量	24L/S
射程	泡沫≥42m 水≥55m

消防控/制系統：

控/制面板主要包括駕駛室控/制和泵室控/制兩部分
駕駛室內控/制	水泵脫掛檔、井燈/井報、照明及信號裝置控/制等
泵房內控/制	上裝總電源開關、參數顯示、狀態顯示

電器設備：

附加電器	設獨/立電路
照明系統	消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

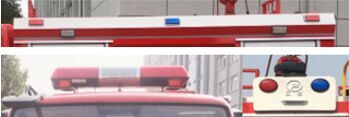

頻閃燈	車身兩側安裝紅、藍兩色頻閃燈
井示裝置	長排全紅井燈，安裝在駕駛室頂部
井示裝置	井報器，其控/制盒在駕駛員前下方
火場照明	上裝后部安裝35W消防探照燈1個

表面處理：

面漆	優質國產漆
顏色	車體外表面主色為RO3消防紅

隨車消防器材-布置：

1	按照消防實戰需要，根據消防操作程序，就近取放。
2	使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3	標示醒目，多人操作，互不干涉。

器材配備：

序號	名稱	型號	數量	規格	備注
1	吸水管	100x2米	4	根	螺紋式
2	濾水器	FLF100	1	件	螺紋式
3	分水器	FII80/65×3-1.6	1	件	內扣式
4	集水器	JII100/65×2-1.0	1	件	內扣式
5	水帶	16-65-20	4	盤	低壓；內扣式
6	水帶	16-65-20	4	盤	低壓；內扣式
7	異徑接口	KJ65/80	2	件	內扣式
8	水帶包布	DT-SB	4	件
9	水帶掛鉤		4	件
10	地上消防栓扳手	QT-DS1；長400	1	件
11	地下消防栓扳手	長860	1	件
12	吸水管扳手	FS100	2	件
13	直流開關水**	QZ6G3.5/7.5；65	1	支	低壓；內扣式
14	直流開花水**	QZ6G3.5/7.5；65	1	支	低壓；內扣式
15	泡沫**	PQ4/0.7Z6	1	支
16	泡沫外吸液管	40*2700	1	件
17	消防桶		1	具
18	滅火器	3kg	1	個
19	消防腰斧	長390 ；GF-285	1	件
20	橡皮錘		1	件
21	可充電式手提照明燈		1	件
