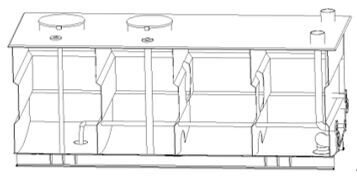

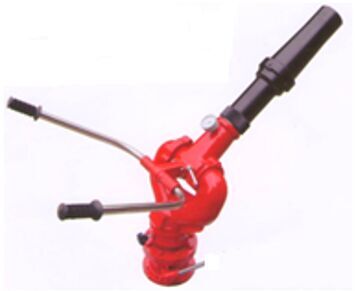

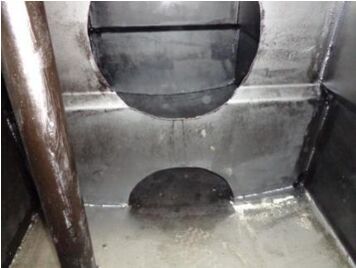

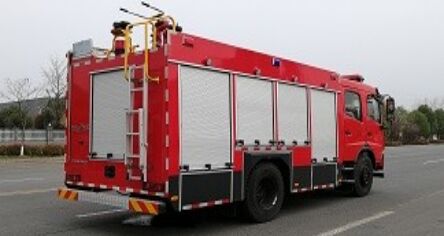

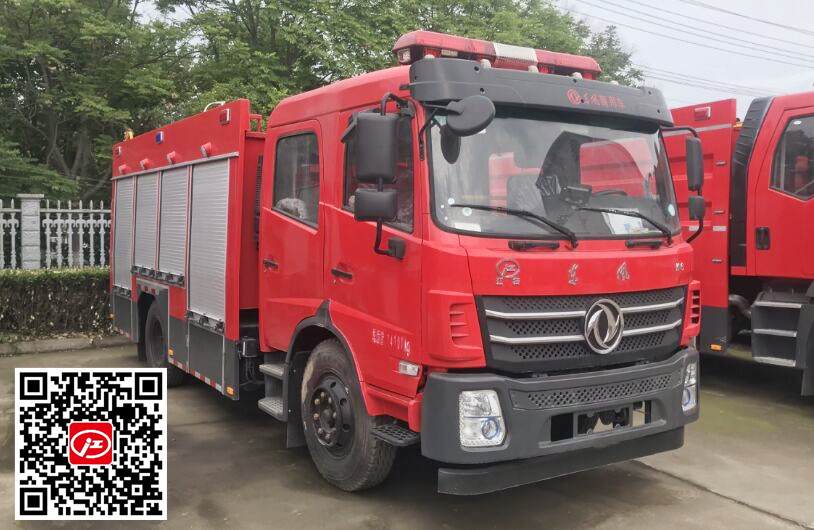

江特牌JDF5140GXFPM55/E6型泡沫消防車技術規格書 江特牌JDF5140GXFPM55/E6型泡沫消防車技術規格書 作者:湖北江南專用特種汽車有限公司 發布時間:23-01-31 江特牌JDF5140GXFPM55/E6型泡沫消防車技術規格書 江特牌JDF5140GXFPM55/E6型泡沫消防車采用東風EQ1160GSZ6DJ底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為單排改雙排,可乘坐3+3人,該車為內藏罐結構,車身兩側為器材箱,中部為罐體,后部為泵房。載液罐體為優質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水量3850kg,泡沫液量1422kg,裝備了上海茸申消防設備有限公司生產CB10/40-RS型常壓消防泵,額定流量40L/S,車頂安裝成都威斯特消防機械有限公司生產的PL8/32型車用消防炮。該車的特點是載液量大、操控性好、維修簡便??蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。 整車主要參數: 外形尺寸 7680x2500x8350 總質量 14100kg 載液量 4000+1500L 車 速 89km/h 消防泵額定流量 40L/s 1.0MPa 消防炮額定流量 32L/s 1.0MPa 消防炮射程 水≥48m,泡沫≥60m 接近角/離去角 18°/12° 底盤主要參數 底盤型號 EQ1160SGZ6DJ 制造商 東風商用車有限公司 發動機的功率 132kw (玉柴機器) 發動機排量 4156ml 發動機排放標準 GB17691-2018國Ⅵ 驅動形式 4x2 軸距 3950mm 允許總重 16000kg 轉彎半徑 ≤14m 變速箱 手動 取力器 全功率取力 乘員室 機構 平頭、四開門,原廠單排改為雙排座四開門 司乘人數 3+3人 方向盤位置 左置 設備 原車儀表板處設置消防操作儀表板及井燈控/制盒,加裝 1、井報器; 2、取力器控/制開關及指示燈; 上裝機構及性能參數: 總體布置 所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕,所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割,保證零件精度。 器材箱和泵室: 器材箱 器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門,可放置小型工具 泵房 泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材 保溫位置:安裝燃油加熱器(根據客戶需求選裝) 爬梯及上車?yán)?br/> 爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過350mm,上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管,表面噴塑處理。 水罐: 容量 4000L(PM55) 材質 優質碳鋼(板材厚度:底板5mm/側板4mm/頂板4mm) 罐體固定 與底盤車架彈性連接 罐體設置 人孔:設DN460人孔1個,帶有快速鎖定/開啟裝置 溢流口:設DN40溢流口1個 放余水口:設1個DN25水罐放余水口配球閥 注水口:在水罐左右兩側各接1只DN65接口 進出水口:設1個水罐到水泵進水管DN125閥門手動控/制,設1個水泵到水罐充水管DN65閥門手動控/制 泡沫罐: 容量 1500L(PM55) 材質 優質碳鋼(板材厚度3mm) 結構 內藏式罐體,內設縱、橫防浪板,中間開有人孔,封頭、側板、隔板均有 增加強度的梯形折筋,頂板采用角鐵加強,水罐能承受0.1 MPa 的靜水壓力,經0.1 MPa 靜水壓強度試驗,罐體兩側面不出現明顯殘余變形,整體防銹蝕處理 罐體設置 人孔:設DN460人孔1個,帶有快速鎖定/開啟裝置 溢流口:設DN40溢流口1個 放余液口:設1個DN25水罐放余水口配球閥 出泡沫口:設1個DN40泡沫罐到水泵出泡沫管 泡沫液類型:B類泡沫 水系統消防泵: 消防泵型號 CB10/40型低壓消防泵 形式 低壓離心式 額定流量 40L/s @1.0MPa 出口額定壓力 1.0MPa 吸水深度 7m 引水裝置 自帶滑片泵 引水時間 吸深7米時≤50s 管路系統: 管道材質 優質無縫碳鋼管 吸水管路 泵房左右兩側設1個DN125吸水口 注水管路 水罐左右兩側各設一個DN65注水口,泵房內設置1個DN65水泵向罐內注水管路 出水管路 泵房左右兩側各設1個DN80出水口,帶截止閥和捫蓋 冷卻水管路 配有冷卻取力器的冷卻水管路及控/制閥 滅火裝置-消防炮:消防炮型號 PL8/32 制造商 成都威斯特消防機械有限公司 回轉角度 360°水平回轉 仰/俯角 俯角≤-15°,仰角≥+45° 流量 32L/S 射程 水≥60m,泡沫≥48m 消防控/制系統: 控/制面板主要包括駕駛室控/制和泵室控/制兩部分 駕駛室內控/制 水泵脫掛檔、井燈/井報、照明及信號裝置控/制等 泵房內控/制 上裝總電源開關、參數顯示、狀態顯示 電器設備: 附加電 器 設獨/立電路 照明系統 消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等 頻閃燈 車身兩側安裝紅、藍兩色頻閃燈 井示裝置 長排全紅井燈,安裝在駕駛室頂部 井報器,其控/制盒在駕駛員前下方 火場照明 上裝后部安裝35W消防探照燈1個 表面處理: 面漆 優質國產漆 顏色 車體外表面主色為RO3消防紅 隨車消防器材-布置: 1 按照消防實戰需要,根據消防操作程序,就近取放。 2 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 3 標示醒目,多人操作,互不干涉。 器材配備: 序號 名稱 型號 數量 規格 備注 1 吸水管 125x2米 4 根 螺紋式 2 濾水器 FLF125 1 件 螺紋式 3分水器FII80/65×2-1.61件內扣式4集水器JII100/65×2-1.01件內扣式5 水帶 16-65-20 6 盤 低壓;內扣式 6水帶13-80-202盤低壓;內扣式7 異徑接口 KJ65/80 2 件 內扣式 8 水帶包布 DT-SB 4 件 9 水帶掛鉤 4 件 10 地上消防栓扳手 QT-DS1;長400 1 件 11 地下消防栓扳手 長860 1 件 12 吸水管扳手 FS100 2 件 13 直流開關水qiang QZ6G3.5/7.5;65 1 支 低壓;內扣式 14 直流開花水qiang QZ6G3.5/7.5;65 1 支 低壓;內扣式 15吸液膠管40*27001件16泡沫qiangPQ4/0.7Z1支17 消防桶 1 具 18 滅火器 3kg 1 個 18消防腰斧長390 ;GF-2851件20橡皮錘1件21可充電式手提照明燈1件 備注:其他車型詳細參數可點擊產品圖片查詢 上一篇:江特牌JDF5160GXFPM60/E6型泡沫消防車技術規格書 下一篇:江特牌JDF5074GXFPM20/B6型泡沫消防車技術規格書 購車服務 服務承諾:產品銷售后一年或3萬公里免費維修,有故障均可到各地方維修服務站維修,超過一年,只收取配件費,價格低于市場價一半。 猜您可能想了解的信息 湖北江南爆破器材運輸車簡介 湖北江南3.5噸遠程供水管線車簡介 湖北江南5噸遠程供水管線車簡介 湖北江南中小型水罐消防車簡介 湖北江南“江特牌”高壓噴霧車簡介 湖北江南“江特牌”遠程供水管線車簡介 新規皮卡爆破器材運輸車已經上市 湖北江南國六標準16噸消防車熱銷中
