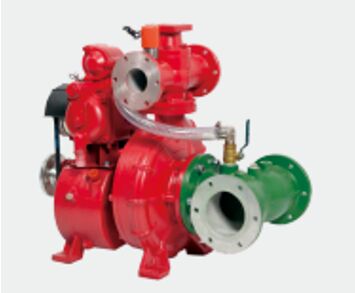

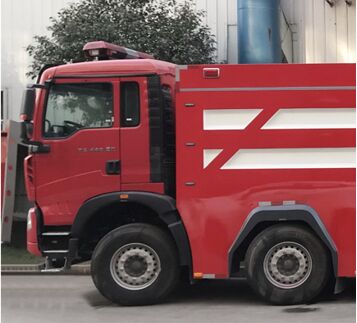

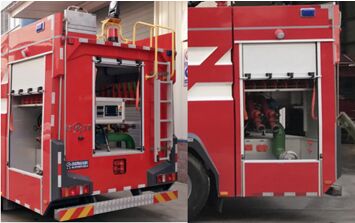

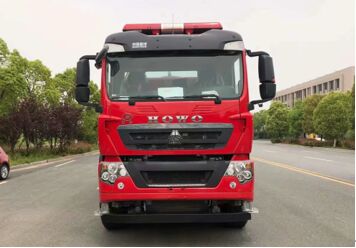

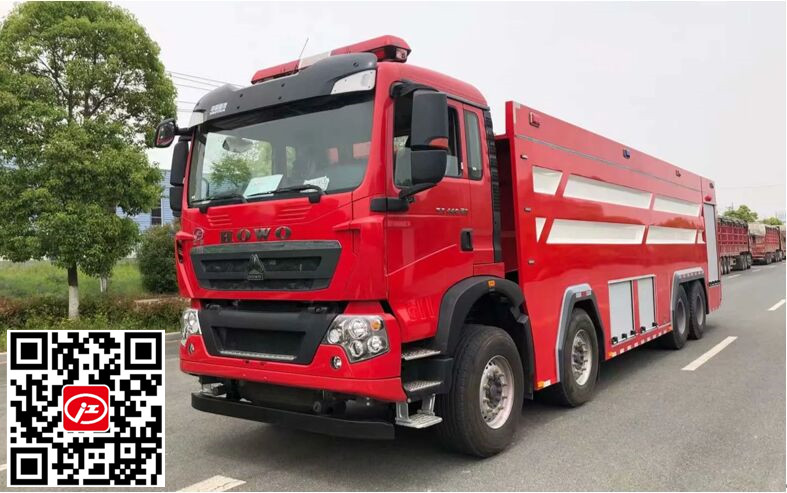

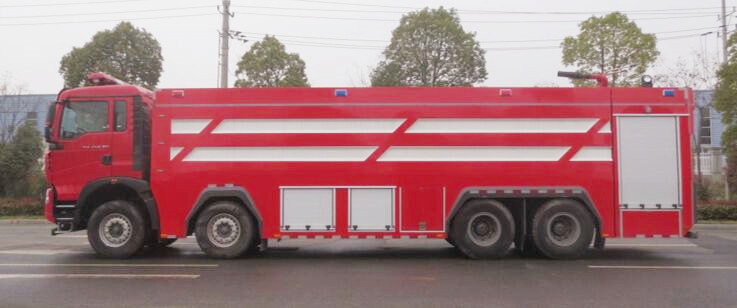

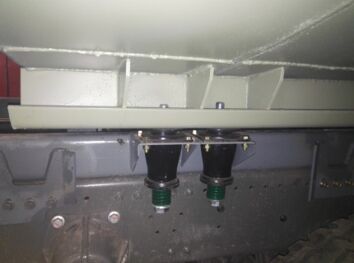

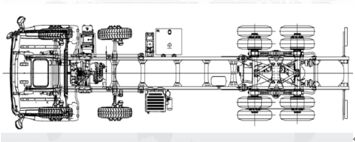

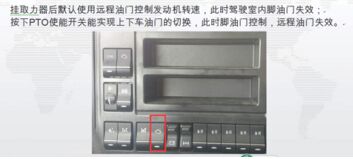

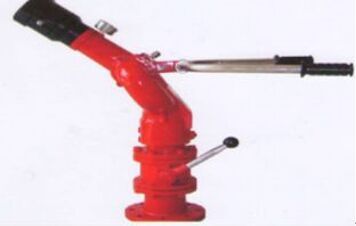

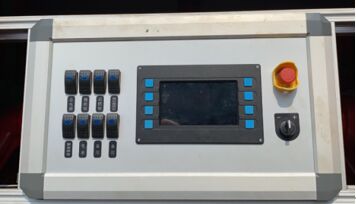

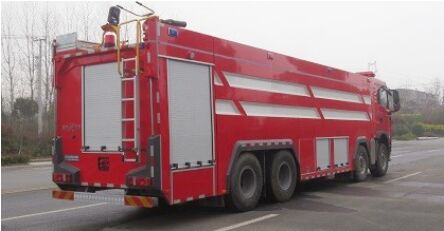

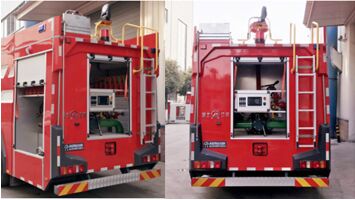

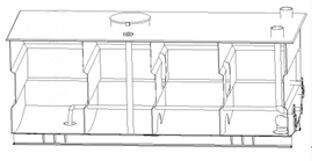

JDF5420GXFSG240/Z6型水罐消防車技術規格書 JDF5420GXFSG240/Z6型水罐消防車技術規格書 作者:湖北江南專用特種汽車有限公司 發布時間:23-03-09 JDF5420GXFSG240/Z6型水罐消防車技術規格書 JDF5420GXFSG240/Z6型水罐消防車技術規格書 JDF5420GXFPM240/Z6型水罐消防車采用重汽豪沃ZZ5447TXFV466MF1底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝單排，可乘坐2人,該車為外露罐結構，中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水量2400kg（SG240），裝備了上海茸申消防設備有限公司生產CB10/80-1RS型常壓消防泵，額定流量80L/S，車頂安裝成都威斯特消防機械有限公司生產的PS8/80W型車用消防炮。該車的特點是載液量大、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。 整車主要參數： 外形尺寸 11900x2550x3600 總質量 42000kg 載液量 載水24000kg， 車速 95km/h 消防泵額定流量 80L/s 1.0MPa 消防炮額定流量 80L/s 1.0MPa 消防炮射程 水≥85m 比功率 341/42=8.1 接近角/離去角 19°/9° 底盤主要參數 底盤型號 ZZ5447TXFV466MF1 制造商 重汽集團濟南卡車股份有限公司 發動機的功率 341kw 發動機排量 10518ml 發動機排放標準 GB17691-2018國Ⅵ 驅動形式 8x4 軸距 1950+4600+1400mm 允許總重 44000kg 小轉彎半徑 變速箱 手動 取力器 原廠 乘員室 機構 平頭、兩門，原廠單排 司乘人數 2人 方向盤位置 左置 設備 原車儀表板處設置消防操作儀表板及控/制盒，加裝 1、井報器； 2、取力器控/制開關及指示燈； 附加電源開關； 上裝機構及性能參數： 總體布置 整車由消防員乘員室和車身兩大部分組成，車身布置采用二分體式結構，中部為罐體，后部為水泵房，罐體為平行六面體廂式容罐。 器材箱和泵室： 器材箱 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 泵房 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 保溫位置：安裝燃油加熱器（根據客戶需求選裝） 爬梯及上車?yán)?br/> 爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 水罐： 容量 21260kg（PM240） 材質 優質碳鋼（厚度底板5mm，側板4mm，頂板3mm） 罐體固定 與底盤車架彈性連接 罐體設置 人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 溢流口：設DN40溢流口1個 放余水口：設1個DN25水罐放余水口配球閥 注水口：在水罐左右兩側各接1只DN65接口 進出水口：設1個水罐到水泵進水管DN150閥門手動**(可選裝氣動），設1個水泵**水罐充水管DN65閥門手動**(可選裝氣動） 水系統消防泵： 消防泵型號 CB10/80-1RS型常壓車用消防泵 形式 低壓離心式 額定流量 80L/s @1.0MPa 出口額定壓力 1.0MPa 吸水深度 7m 引水裝置 自帶滑片泵 引水時間 吸深時≤50s 管路系統： 管道材質 優質無縫碳鋼管 吸水管路 泵房左右兩側設1個DN150吸水口 注水管路 水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路 出水管路 泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋 冷卻水管路 配有冷卻取力器的冷卻水管路及**閥 滅火裝置-消防炮：消防炮型號 PS8/80 制造商 成都威斯特消防機械有限公司 回轉角度 360°水平回轉 仰角/俯角 俯角≤-15°，仰角≥+45° 流量 48L/S 射程 泡沫≥70m 水≥75m 消防控/制系統： 控/制面板主要包括駕駛室控/制和泵室控/制兩部分 駕駛室內控/制 水泵脫掛檔、井燈/井報、照明及信號裝置控/制等 泵房?jī)?nèi)控/制 上裝總電源開關、參數顯示、狀態顯示 電器設備： 附加電 器 設控/制電路 控/制照明 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 頻閃燈 車身兩側安裝紅、藍兩色頻閃燈 井示裝置 長排全紅井燈，安裝在駕駛室頂部 井報器，其控/制盒在駕駛員前下方 火場照明 上裝后部安裝35W消防探照燈1個 表面處理： 面漆 優質國產漆 顏色 車體外表面主色為RO3消防紅 隨車消防器材-布置： 1 按照消防實戰需要，根據消防操作程序，就近取放。 2 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 3 標示醒目，多人操作，互不干涉。 器材配備： 序號 名稱 型號 數量 規格 備注 1 吸水管 150x4米 2 根 螺紋式 2 濾水器 FLF150 1 件 螺紋式 3 分水器 FII80/65×3-1.6 1 件 內扣式 4 集水器 JII150/65×2-1.0 1 件 內扣式 5 水帶 16-65-20 6 盤 低壓；內扣式 6 水帶 16-80-20 6 盤 低壓；內扣式 7 異徑接口 KJ65/90 2 件 內扣式 8 水帶包布 DT-SB 4 件 9 水帶掛鉤 4 件 10 地上消防栓扳手 QT-DS1；長400 1 件 11 地下消防栓扳手 長860 1 件 12 吸水管扳手 FS100 2 件 13 直流開關水** QZ6G3.5/7.5；65 1 支 低壓；內扣式 14 直流開花水** QZ6G3.5/7.5；65 1 支 低壓；內扣式 15 泡沫** PQ4/0.7Z6 1 支 16 泡沫外吸液管 40*2700 1 件 17 消防桶 1 具 18 滅火器 3kg 1 個 19 消防腰斧 長390 ；GF-285 1 件 20 橡皮錘 1 件 21 可充電式手提照明燈 1 件 溫馨提示：若圖片與實物不符，以本公司實物為準，本公司保留**終解釋權！ 上一篇：江特牌JDF5160GXFPM60/Z6型泡沫消防車技術規格書 下一篇：北汽福田2噸泡沫消防車簡介 購車服務 服務承諾：產品銷售后一年或3萬公里免費維修，有故障均可到各地方維修服務站維修，超過一年，只收取配件費，價格低于市場價一半。 猜您可能想了解的信息 湖北江南爆破器材運輸車簡介 湖北江南3.5噸遠程供水管線車簡介 湖北江南5噸遠程供水管線車簡介 湖北江南中小型水罐消防車簡介 湖北江南“江特牌”高壓噴霧車簡介 湖北江南“江特牌”遠程供水管線車簡介 新規皮卡爆破器材運輸車已經上市 湖北江南國六標準16噸消防車熱銷中
