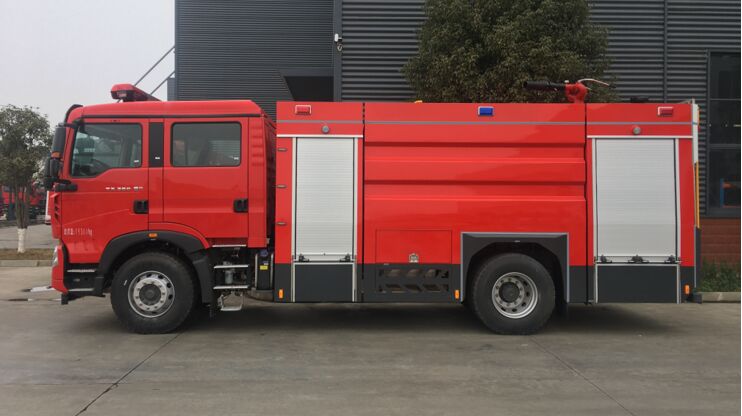

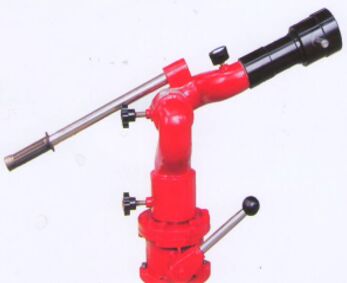

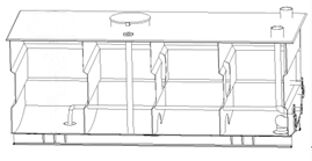

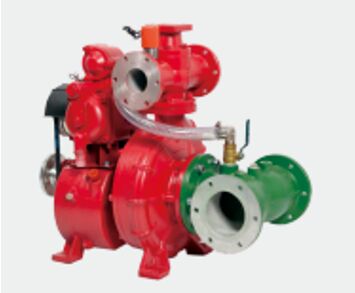

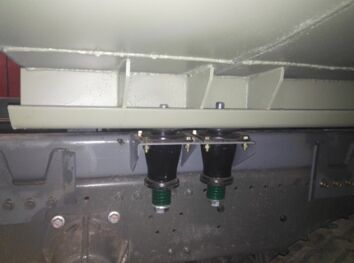

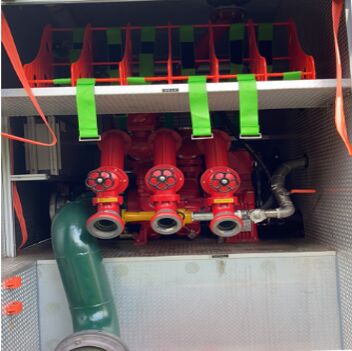

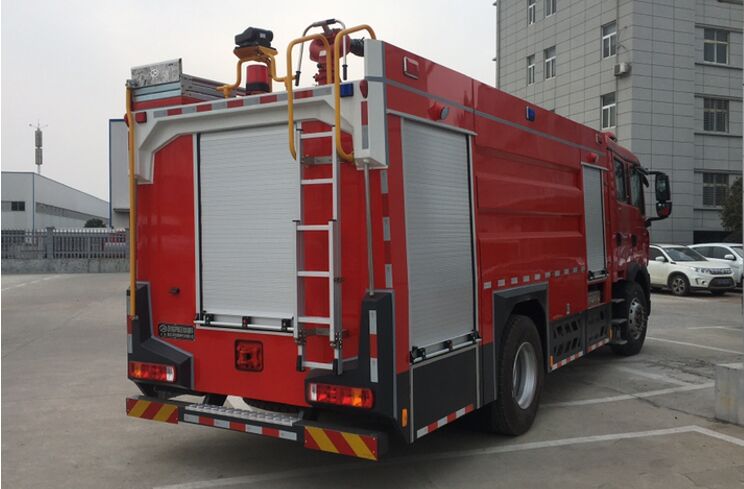

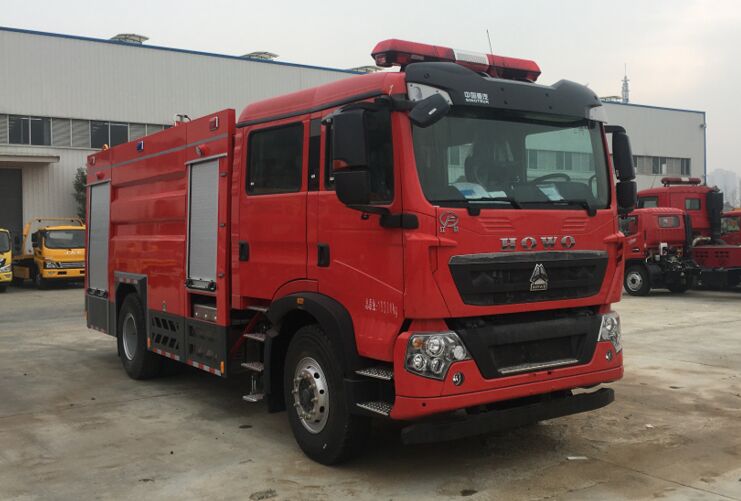

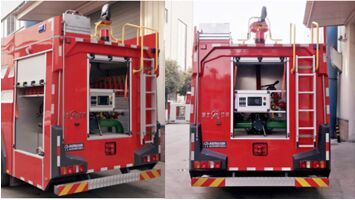

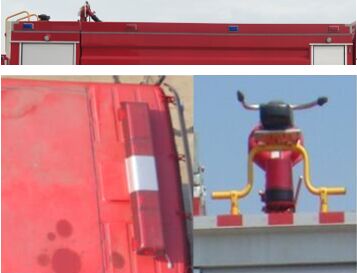

JDF5190GXFSG80/Z6型水罐消防車圖片|配置 JDF5190GXFSG80/Z6型水罐消防車圖片|配置 作者:湖北江南專用特種汽車有限公司 發布時間:23-01-30 JDF5190GXFSG80/Z6型水罐消防車圖片|配置 JDF5190GXFSG80/Z6型水罐消防車采用重汽曼系列ZZ5207TXFV471GF5底盤改裝，引進德國曼技術的原廠雙排座駕駛室，液壓翻轉，德國曼MC07H.35-60發動機，350馬力/國六排放標準，該車為外露罐結構，罐體容積8立方米；整車結構緊湊，方便靈活，動力性能好，車速高，具有大型消防車的全套消防功能，上裝箱體的上裝骨架全部采用引進歐洲技術生產的鋁合金型材制造，整車的重量減少，機動性能和整車載重量提高。車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水8000kg（SG80），泡沫液量2000kg（PM90），裝備了上海雄真消防設備有限公司生產CB10/60型低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PS60（SG80）型車用消防炮。該車特點是載液量大、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及油庫、碼頭等場所，撲救大型一般物質火災。 【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】 重汽豪沃8噸水罐消防車（國六標準-已經上市） 產品型號： JDF5190GXFSG80/Z6型水罐消防車 外形尺寸： 8570×2500×3590 底盤型號： ZZ5207TXFV471GF5 罐體容量(L)： 8000 總 質 量： 19300 接近/離去角(°)： 19/10 額定質量： 7900 前懸/后懸： 1430/2470 整備質量： 10950 車 速(km/h)： 95 排放標準： GB3847-2005,GB17691-2018國Ⅵ 底盤參數 底盤型號： ZZ5207TXFV471GF5 燃料種類： 柴油 軸 數： 2 前 輪 距： 2035 軸 距： 4600 后 輪 距： 1860 駕駛室乘人數： 2+4(人) 彈簧片數： 11/9+8 輪 胎 數： 6 軸 荷： 6700/12650 輪胎規格： 315/80R22.5,12.00R20 整車說明： 備注：罐體容積:7.9立方米,水罐尺寸:2235×2440×1520mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:420mm。ABS系統**器生產企業/型號為威伯科(上海)管理有限公司/4460046300。主要專用裝置有消防泵、消防炮。 發動機參數 發動機型號 發動機生產企業 排量 功率 MC07H.35-60 重汽集團有限公司 7360 257 罐體容積（L）：8000 隨車器材：19項 消防泵型號：CB10.60低壓消防泵 流量/壓力： 60L/s@1.0MPa 吸水深度： 7m 吸深水時間：≤35s 消防炮型號：SP60（消防水炮） 流量：60L/s 有效射程：≥75m/1.0MPa 1、專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成。 2、消防車采用雙排整體式結構，視野開闊，乘員多，可乘坐6人；消防車可在行進中進行滅火，射程遠，滅火戰斗力強。 3、選裝常壓消防泵、中低壓消防泵。 4、車廂采用優質鋼材、高強度鋁合金型材、內外蒙皮均采用波紋鋁板整體制造，罐體內設計多道防波板。 5、器材廂外骨架采用優質碳鋼板材、內骨架采用高強度鋁合金型材、采用內藏式搭接結構設計制作。內飾板采用花紋鋁板制作，表面經過陽極氧化處理，堅固耐用。在結構方面，器材廂布置合理、器材取用更加方便，特制夾具固定裝置使器材存放更加牢固。 6、器材廂卷簾門采用優質鋁合金設計制作，啟閉靈活、噪音低、密封性好、外形美觀。 7、泵房設置水泵系統、各種儀表、指示燈、液位表、壓力表、真空表等裝置。 上裝機構及性能參數： 總體布置 整車由消防員乘員室和車身兩大部分組成，車身布置采用二分體式結構，中部為罐體，后部為水泵房，罐體為平行六面體廂式容罐。 器材箱和泵室： 器材箱 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 泵房 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 保溫位置：安裝燃油加熱器（根據客戶需求選裝） 爬梯及上車?yán)?br/> 爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 水罐： 容量 8000kg（SG80） 材質 優質碳鋼（厚度底板5mm，側板4mm，頂板3mm） 罐體固定 與底盤車架彈性連接 罐體設置 人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 溢流口：設DN40溢流口1個 放余水口：設1個DN25水罐放余水口配球閥 注水口：在水罐左右兩側各接1只DN65接口 進出水口：設1個水罐到水泵進水管DN150閥門手動控/制(可選裝氣動），設1個水泵**水罐充水管DN65閥門手動控/制(可選裝氣動） 水系統消防泵： 消防泵型號 CB20.10/30.60型中低壓消防泵 形式 低壓離心式 額定流量 60L/s @1.0MPa；30L/s @2.0MPa 出口額定壓力 1.0MPa **吸深 7m 引水裝置 自帶滑片泵 引水時間 **吸深時≤50s 管路系統： 管道材質 優質無縫碳鋼管 吸水管路 泵房左右兩側設1個DN150吸水口 注水管路 水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 出水管路 泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋 冷卻水管路 配有冷卻取力器的冷卻水管路及**閥 滅火裝置-消防炮：消防炮型號 PS8/60W 制造商 成都威斯特消防機械有限公司 回轉角度 360°水平回轉 仰角/俯角 俯角≤-15°，仰角≥+45° 流量 60L/S 射程 水≥75m 消防**系統： 控/制面板主要包括駕駛室控/制和泵室控/制兩部分 駕駛室內操控 水泵脫掛檔、井報、照明及信號裝置控/制等 泵房內操控 上裝總電源開關、參數顯示、狀態顯示 電器設備： 附加電 器 設控/制電路 照明燈 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 頻閃燈 車身兩側安裝紅、藍兩色頻閃燈 井示裝置 長排全紅井燈，安裝在駕駛室頂部 井報器，其控/制盒在駕駛員前下方 火場照明 上裝后部安裝35W消防探照燈1個 表面處理： 面漆 優質國產漆 顏色 車體外表面主色為RO3消防紅 隨車消防器材-布置： 1 按照消防實戰需要，根據消防操作程序，就近取放。 2 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 3 標示醒目，多人操作，互不干涉。 器材配備： 序號 名稱 型號 數量 規格 備注 1 吸水管 150x4米 2 根 螺紋式 2 濾水器 FLF150 1 件 螺紋式 3 分水器 FII80/65×3-1.6 1 件 內扣式 4 集水器 JII150/65×2-1.0 1 件 內扣式 5 水帶 16-65-20 6 盤 低壓；內扣式 6 水帶 16-80-20 6 盤 低壓；內扣式 7 異徑接口 KJ65/90 2 件 內扣式 8 水帶包布 DT-SB 4 件 9 水帶掛鉤 4 件 10 地上消防栓扳手 QT-DS1；長400 1 件 11 地下消防栓扳手 長860 1 件 12 吸水管扳手 FS100 2 件 13 直流開關水qiang QZ6G3.5/7.5；65 1 支 低壓；內扣式 14 直流開花水qiang QZ6G3.5/7.5；65 1 支 低壓；內扣式 15 消防桶 1 具 16 滅火器 3kg 1 個 17 消防腰斧 長390 ；GF-285 1 件 18 橡皮錘 1 件 19 可充電式手提照明燈 1 件 上一篇：JDF5314GXFSG160/Z6型水罐消防車圖片|配置 下一篇：JDF5172GXFSG60/Q6型水罐消防車技術規格書 購車服務 服務承諾：產品銷售后一年或3萬公里免費維修，有故障均可到各地方維修服務站維修，超過一年，只收取配件費，價格低于市場價一半。 猜您可能想了解的信息 湖北江南爆破器材運輸車簡介 湖北江南3.5噸遠程供水管線車簡介 湖北江南5噸遠程供水管線車簡介 湖北江南中小型水罐消防車簡介 湖北江南“江特牌”高壓噴霧車簡介 湖北江南“江特牌”遠程供水管線車簡介 新規皮卡爆破器材運輸車已經上市 湖北江南國六標準16噸消防車熱銷中
