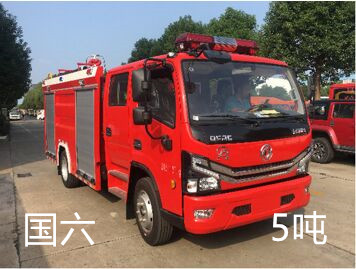

JDF5060GXFSG15/J6型水罐消防車簡介

作者:湖北江南專用特種汽車有限公司
發布時間:23-01-05

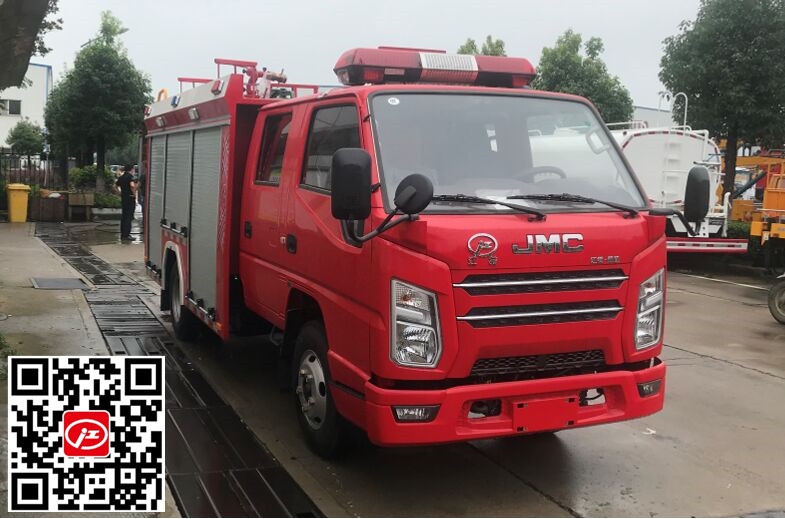

JDF5060GXFSG15/J6型水罐消防車采用江鈴JX1061TSGA26底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水1500kg（SG15），裝備了上海茸申消防器材有限公司生產CB10/30-RS型消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PS30W型車用消防炮。該車的特點是機動靈活、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救一般物質火災。

【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】

JDF5060GXFSG15/J6型水罐消防車（國六標準）
產品名稱：	江鈴水罐消防車	外形尺寸：	6290×1960×2650
底盤型號：	JX1061TSGA26	罐體容量(L)：	2000-2500
總質 量：	6250	接近/離去角(°)：	20/13
額定質量：	1700	前懸/后懸：	1075/1775
整備質量：	4175	車速(km/h)：	95
排放標準：	GB3847-2005,GB17691-2018國Ⅵ

底盤參數
底盤型號：	JX1061TSGA26	燃料種類：	柴油
軸　　數：	2	前輪距：	1385
軸　　距：	3360	后輪距：	1425
駕駛室乘人數：	2+3(人)	彈簧片數：	7/5+6
輪胎數：	6	軸　　荷：	2020/4230
輪胎規格：	7.00R16LT 10PR
整車說明：	備注：后伸尺寸:80mm;水罐容積:1.7立方米,水罐尺寸:1575×1000×1130mm;ABS型號/生產企業:APG3550500A/浙江亞太機電股份有限公司;整體式側防護結構,后防護裝置材料:Q235,截面尺寸:100×100mm,與車輛連接方式:螺栓連接,后防護離地高度:400mm;主要專用裝置有消防泵,消防炮;

發動機參數
發動機型號	發動機生產企業	排量	功率
JX4D30B6H	江鈴汽車股份有限公司	2892	85

專用功能說明

罐體容積（L）：2000-2500 隨車器材：19項

消防泵型號：CB10.30常壓泵

流量/壓力：30L/s@1.0MPa　　　吸水深度： 7m

吸深水時間：≤35s 消防炮型號：SP20（消防水炮）

流量：30L/s 有效射程：≥50m/1.0MPa

1、專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成。

2、消防車采用雙排整體式結構，視野開闊，乘員多，可乘坐6人；消防車可在行進中進行滅火，射程遠，滅火戰斗力強。
3、選裝常壓消防泵、中低壓消防泵。
4、車廂采用優質鋼材、高強度鋁合金型材、內外蒙皮均采用波紋鋁板整體制造，罐體內設計多道防波板。
5、器材廂外骨架采用優質碳鋼板材、內骨架采用高強度鋁合金型材、采用內藏式搭接結構設計制作。內飾板采用花紋鋁板制作，表面經過陽極氧化處理，堅固耐用。在結構方面，器材廂布置合理、器材取用更加方便，特制夾具固定裝置使器材存放更加牢固。
6、器材廂卷簾門采用優質鋁合金設計制作，啟閉靈活、噪音低、密封性好、外形美觀。
7、泵房設置水泵系統、各種儀表、指示燈、液位表、壓力表、真空表等裝置。
