JDF5311GXFPM160/Q6型泡沫消防車簡介

作者:湖北江南專用特種汽車有限公司
發布時間:22-11-11

JDF5311GXFPM160/Q6型泡沫消防車采用慶鈴五十鈴巨咖系列QL5350TZZWUVDZY二類底盤改裝而成。駕駛室由原廠單排改為雙排座四開門，可乘坐2+4人,該車為外露罐結構，車身前部為器材箱,中部為罐體，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水13300kg（PM160），泡沫罐容量2647kg，裝備了上海雄真消防設備有限公司生產CB20.10/30.60型中低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的SP60（PM160）型車用消防炮。該車的特點是載液量大、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型一般物質火災。

【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】

JDF5311GXFSG160/Q6型泡沫消防車（國六標準-已經上市）
產品名稱：	五十鈴16噸泡沫消防車	外形尺寸：	10060×2550×3700
底盤型號：	QL5350TZZWUVDZY	罐體容量(L)：	13300+2647
總質 量：	31000	接近/離去角(°)：	17/10
額定質量：	16000	前懸/后懸：	1370/2720
整備質量：	14550	車速(km/h)：	100
排放標準：	GB17691-2018國Ⅵ

底盤參數
底盤型號：	QL5350TZZWUVDZY	燃料種類：	柴油
軸　　數：	2	前輪距：	2140
軸　　距：	5100+1370	后輪距：	1855/1855
駕駛室乘人數：	2+4(人)	彈簧片數：	7/10
輪胎數：	10	軸　　荷：	5300/11500
輪胎規格：	385/65R22.5 20PR/315/80R22.5 20PR
整車說明：	備注：罐體總?cè)莘e:15.947立方米,水罐容積:13.3立方米,水罐尺寸:3940×2440×1450mm,泡沫液罐容積:2.647立方米,泡沫液罐尺寸:1275×1500×1450mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:470mm。ABS生產企業為浙江亞太機電股份有限公司,型號為APG3550500H1。主要專用裝置有消防泵、消防炮。

發動機參數
發動機型號	發動機生產企業	排量	功率
6UZ1-TCG61	五十鈴(**)發動機有限公司	9839	279

罐體容積（L）：16000 隨車器材：21項

消防泵型號：CB20.10/30.60中低壓消防泵吸水深度： 7m

流量/壓力：中壓30L/s@2.0MPa　低壓： 60L/s@1.0MPa　　　

吸深水時間：≤35s 消防炮型號：SP60（消防水炮）

流量：60L/s 有效射程：泡沫≥60m 水≥70m

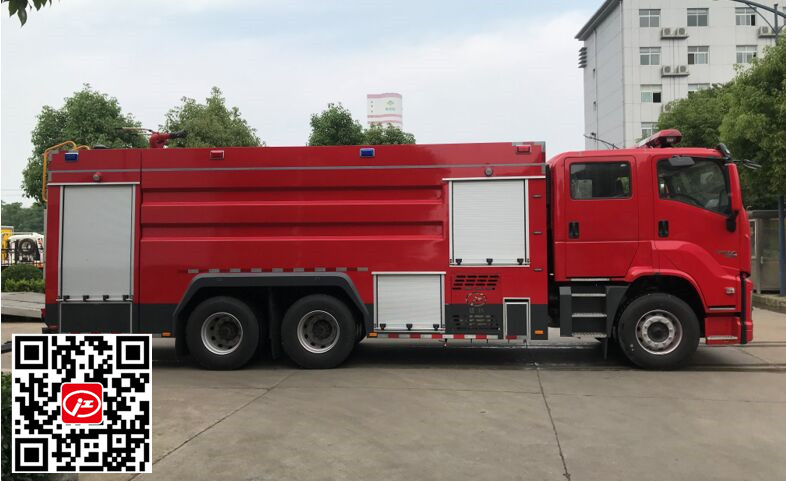

/202211/1667630359_205c17a954622db26591.jpg

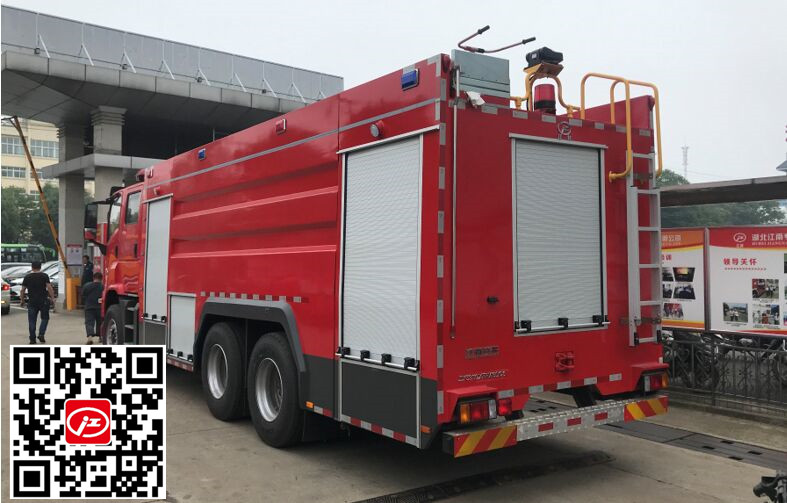

/202211/1667630369_05e611c04218f7656b54.jpg

1、專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成。

2、消防車采用雙排整體式結構，視野開闊，乘員多，可乘坐6人；消防車可在行進中進行滅火，射程遠，滅火戰斗力強。
3、選裝常壓消防泵、中低壓消防泵。
4、車廂采用優質鋼材、高強度鋁合金型材、內外蒙皮均采用波紋鋁板整體制造，罐體內設計多道防波板。
5、器材廂外骨架采用優質碳鋼板材、內骨架采用高強度鋁合金型材、采用內藏式搭接結構設計制作。內飾板采用花紋鋁板制作，表面經過陽極氧化處理，堅固耐用。在結構方面，器材廂布置合理、器材取用更加方便，特制夾具固定裝置使器材存放更加牢固。
6、器材廂卷簾門采用優質鋁合金設計制作，啟閉靈活、噪音低、密封性好、外形美觀。
7、泵房設置水泵系統、各種儀表、指示燈、液位表、壓力表、真空表等裝置。
