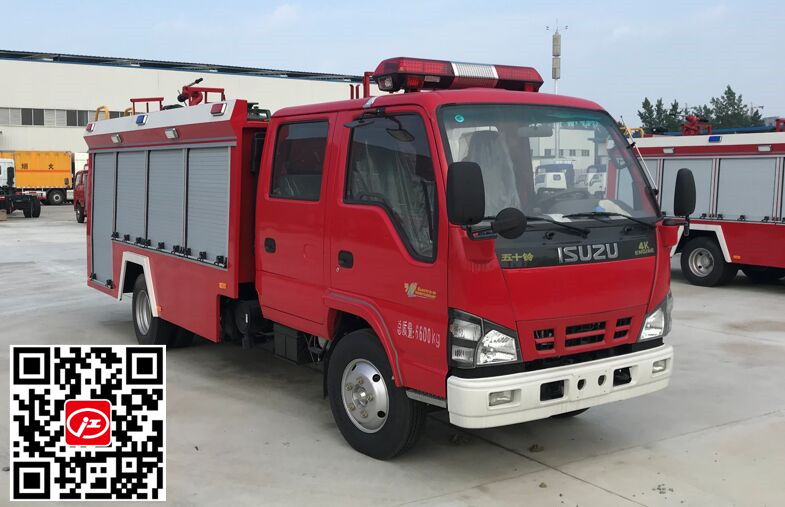

JDF5070GXFSG20/Q6型水罐消防車采用慶鈴五十鈴QL1070BUKWY二類底盤改裝而成。由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，罐體容量30000L，裝備了上海雄真消防設備有限公司生產CB10/20-XZ型消防泵，額定流量20L/S，車頂安裝成都威斯特消防機械有限公司生產的PL20W型車用消防炮。該車**的特點是機動靈活、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救一般性物質火災。

【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】

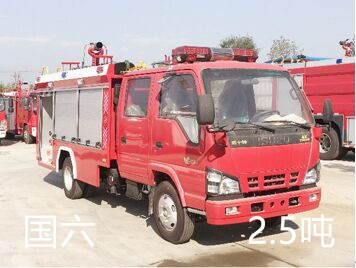

JDF5070GXFSG20/Q6型水罐消防車（國六標準）
產品名稱：	慶鈴小型水罐消防車	外型尺寸：	6805x1960x2950
底盤型號：	QL1070BUKWY	罐體容量（L）：	2000-3000
總質 量：(kg)	6750	接近/離去角(° )	24/14
額定質量：(kg)	1850	前懸/后懸：	1015/1975
整備質量：(kg)	4525	車速(km/h)：	95
軸荷：	2180/4570

底盤參數
底盤型號：	QL1070BUKWY	批次：	323
軸數：	2	燃油種類：	柴油
軸距：	3815	前輪距：	1504
額定載客(含駕駛員)：	2+3	后輪距：	1425
輪胎數：	6	彈簧片數：	8/6+5
輪胎規格：	7.00R16 14PR,7.00-16 14PR
整車說明：	備注：罐體總?cè)莘e:3立方米;;裝液壓制動系統時,ABS及其器型號/生產企業對應關系為::APG3550500A/浙江亞太機電股份有限公司,CM4YL/廣州瑞立科密汽車電子股份有限公司;裝氣壓制動系統時,ABS及其器型號/生產企業對應關系為:CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接;斷面尺寸(寬×高):100×100(mm),離地高度:445mm;主要專用裝置有消防泵,消防炮.配備19項常規消防器材

發動機參數
發動機型號	發動機生產企業	排量	功率
4KH1CN6LB	慶鈴五十鈴(重慶)發動機有限公	2999	88
排放標準：	國Ⅵ	燃料種類：	柴油

罐體容積（L）：3000

消防泵型號：CB10.30常壓泵

流量：30L/s@1.0MPa 吸水深度： 7m

消防炮型號：PS30（消防水炮）消防炮有效射程：50（米）

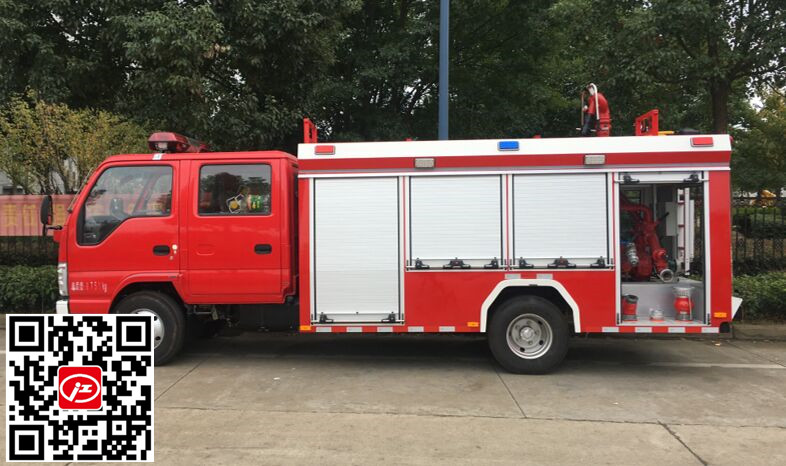

/202203/1646361491_6b8b10bcc6e63de99359.jpg

1、專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成。

2、消防車采用雙排整體式結構，視野開闊，乘員多，可乘坐6人；消防車可在行進中進行滅火，射程遠，滅火戰斗力強。
3、選裝常壓消防泵、中低壓消防泵。
4、車廂采用優質鋼材、高強度鋁合金型材、內外蒙皮均采用波紋鋁板整體制造，罐體內設計多道防波板。
5、器材廂外骨架采用優質碳鋼板材、內骨架采用高強度鋁合金型材、采用內藏式搭接結構設計制作。內飾板采用花紋鋁板制作，表面經過陽極氧化處理，堅固耐用。在結構方面，器材廂布置合理、器材取用更加方便，特制夾具固定裝置使器材存放更加牢固。
6、器材廂卷簾門采用優質鋁合金設計制作，啟閉靈活、噪音低、密封性好、外形美觀。
7、泵房設置水泵系統、各種儀表、指示燈、液位表、壓力表、真空表等裝置。
