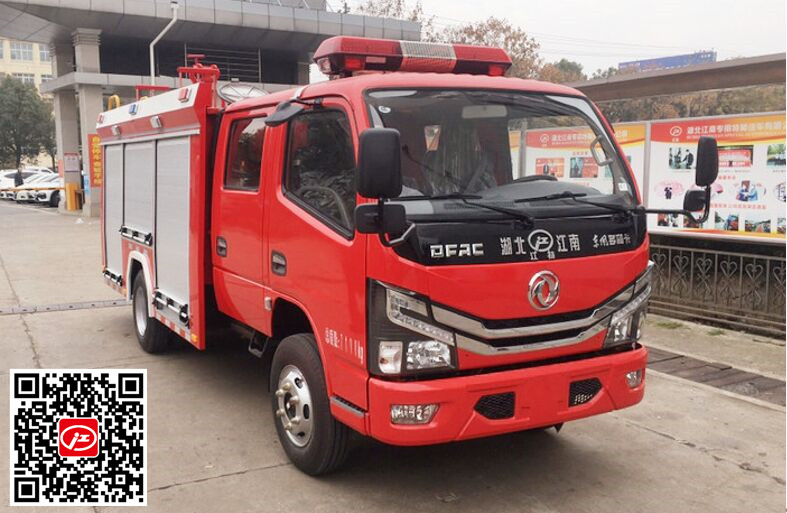

JDF5073GXFSG20/E6型水罐消防車圖片|配置

作者:湖北江南專用特種汽車有限公司
發布時間:22-04-10

JDF5073GXFSG20/E6型水罐消防車分別采用東風EQ1075DJ3CDF及EQ1125SJ8CDC二類底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為雙排座，可乘坐2+3人,該車為外露罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，罐體容量分別為2500L/4000L，裝備了上海雄真消防設備有限公司生產CB10/0-XZC及B10/30-XZ型消防泵，額定流量20L/30L/S。該車**的特點是機動靈活、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、微型消防站等場所，撲救一般物質火災。東風凱普特國六標準消防車已經上市，歡迎訂購！

【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】

東風多利卡2.5噸消防車（國六標準）
產品型號：	JDF5073GXFSG20/E6型水罐消防車	外型尺寸：	6330×1980×2880
底盤型號：	EQ1075DJ3CDF	罐體容量(L)：	2500
總質 量：(kg)	7100	接近/離去角(° )	24/13
額定質量：(kg)	2350	前懸/后懸：	1040/1900
整備質量：(kg)	4375	車速(km/h)：	90
軸荷：	2380/4720

底盤參數
底盤型號：	EQ1075DJ3CDF	批次：	337
軸數：	2	燃油種類：	柴油
軸距：	3308	前輪距：	1521
駕駛室乘人數：	2+3	后輪距：	1498
輪胎數：	6	彈簧片數：	6/6+5
輪胎規格：	7.00R16
整車說明：	備注：后伸:82mm;罐體總?cè)莘e:2.5立方米;ABS型號/廠家:ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):100×100(mm),離地高度:390mm;主要專用裝置有消防泵,消防炮.

發動機參數

發動機型號

發動機生產企業

排量

功率

Q28-130E60

YCY24140-60

安徽全柴動力股份有限公司

廣西玉柴機器股份有限公司

2800

2360

103

專用功能說明：（罐體容量2500L）

消防泵型號：CB10.20常壓泵

低壓：20L/s@1.0MPa　　　吸水深度： 7m

吸深水時間：≤35s 水泵驅動方式：夾心式取力器

消防炮型號：SP20型有效射程：≥50m/1.0MPa

消防車改裝生產相關說明：
※ 我公司消防車系列產品：水罐消防車、泡沫消防車、干粉消防車、干粉泡沫聯用消防車、搶險救援消防車、照明消防車、民用消防車、森林消防車、遠程供水消防車等。

1、專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成。
2、消防車采用雙排整體式結構，視野開闊，乘員多，可乘坐6人；消防車可在行進中進行滅火，射程遠，滅火戰斗力強。
3、選裝常壓消防泵、中低壓消防泵、高低壓消防泵。
4、車廂采用優質鋼材、高強度鋁合金型材、內外蒙皮均采用波紋鋁板整體制造，罐體內設計多道防波板。
5、器材廂外骨架采用優質碳鋼板材、內骨架采用高強度鋁合金型材、采用內藏式搭接結構設計制作。內飾板采用花紋鋁板制作，表面經過陽極氧化處理，堅固耐用。在結構方面，器材廂布置合理、器材取用更加方便，特制夾具固定裝置使器材存放更加牢固。
6、器材廂卷簾門采用優質鋁合金設計制作，啟閉靈活、噪音低、密封性好、外形美觀。
7、泵房設置水泵系統、各種儀表、指示燈、液位表、壓力表、真空表等裝置。
