JDF5110GXFPM50/E6型泡沫消防車圖片|參數

作者:湖北江南專用特種汽車有限公司
發布時間:22-03-04

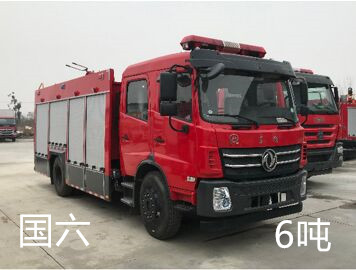

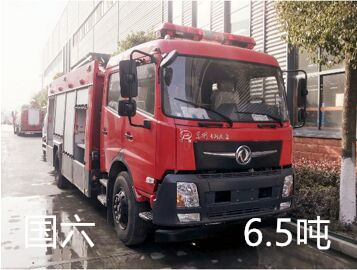

JDF5110GXFPM50/E6型泡沫消防車圖片,參數

JDF5110GXFPM50/E6型泡沫消防車采用東風EQ1125SJ8CDC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為雙排，可乘坐3+3人,該車為外露罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水3200kg（PM50），泡沫液量1600kg（PM50），裝備了上海茸申消防設備有限公司生產CB10/30型低壓消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PL24（PM30）型車用消防炮。該車的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災或一般物質火災。

【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】

JDF5110GXFPM50/E6型泡沫消防車（國六標準）
產品型號：	東風多利卡5噸泡沫消防車	外型尺寸：	6940×2195×3060
底盤型號：	EQ1125SJ8CDC	罐體容量(L)：	3500+1500
總質量：(kg)	11270	接近/離去角(° )	21/11
額定質量：(kg)	5000	前懸/后懸：	1130/1930
整備質量：(kg)	5820	車速(km/h)：	90
軸荷：	3630/7640

底盤參數
底盤型號：	EQ1125SJ8CDC	批次：	344
軸數：	2	燃油種類：	柴油
軸距：	3800	前輪距：	1745
駕駛室乘人數：	3+3	后輪距：	1630
輪胎數：	6	彈簧片數：	8/10+7
輪胎規格：	245/70R19.5,8.25R20
整車說明：	備注：罐體總容積為:5立方米,水罐尺寸:2000×1980×1255mm;整體式側后防護結構,后防護離地高度:355mm;ABS生產企業為襄陽東風隆誠機械有限責任公司,型號為ABS/ASR-24V-4S/4M;主要專用裝置有消防泵、消防炮。

發動機參數
發動機型號	發動機生產企業	排量	功率
YCY30165-60	廣西玉柴機器股份有限公司	2970	121

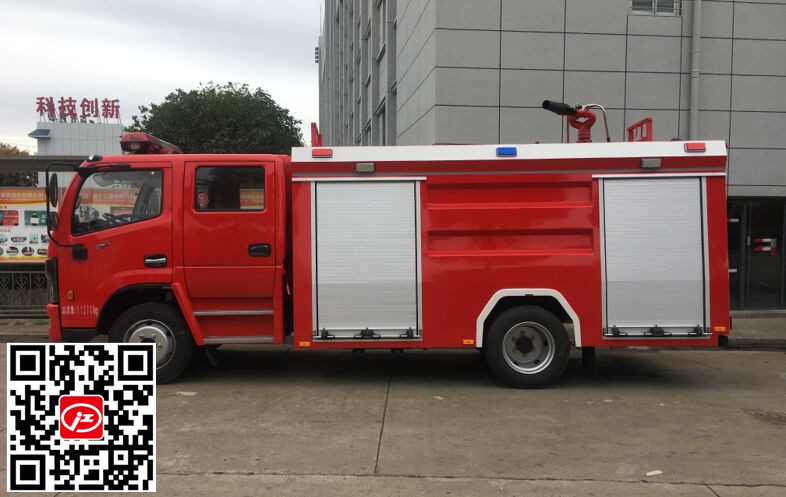

/202203/1646362264_49862698a35012471121.jpg

專用功能說明：罐體容量5000L

消防泵型號：CB10.30常壓泵

低壓：30L/s@1.0MPa　　　吸水深度： 7m

吸深水時間：≤35s 水泵驅動方式：夾心式取力器

消防炮型號：PL24（水泡兩用炮）有效射程：泡沫≥40m 水≥45m

消防車改裝生產相關說明：
※ 我公司消防車系列產品：水罐消防車、泡沫消防車、干粉消防車、干粉泡沫聯用消防車、搶險救援消防車、照明消防車、民用消防車、森林消防車、遠程供水消防車等。

1、專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成。
2、消防車采用雙排整體式結構，視野開闊，乘員多，可乘坐6人；消防車可在行進中進行滅火，射程遠，滅火戰斗力強。
3、選裝常壓消防泵、中低壓消防泵、高低壓消防泵。
4、車廂采用優質鋼材、高強度鋁合金型材、內外蒙皮均采用波紋鋁板整體制造，罐體內設計多道防波板。
5、器材廂外骨架采用優質碳鋼板材、內骨架采用高強度鋁合金型材、采用內藏式搭接結構設計制作。內飾板采用花紋鋁板制作，表面經過陽極氧化處理，堅固耐用。在結構方面，器材廂布置合理、器材取用更加方便，特制夾具固定裝置使器材存放更加牢固。
6、器材廂卷簾門采用優質鋁合金設計制作，啟閉靈活、噪音低、密封性好、外形美觀。
7、泵房設置水泵系統、各種儀表、指示燈、液位表、壓力表、真空表等裝置。
